Doseringsmængde 2-133 ccm, 200 bar materialetryk, mulighed for overvågningssensor, max. viskositet NLGI 3

Disse stationære fedtdoseringsventiler er beregnet til dosering af større fedtmængde (2,0 - 133 ccm). De har en præcisionstolerance på ± 2 % og kan dosere med et tryk på op til 200 bar. De styres med en 5/2 vejs ventil og en afbryder, der begge købes separat. Ønskes dosering vha. en hånddoseringspistol, monteres ventilen på Abnox pumpens låg og forbindes med en almindelig åben/lukke pistol, der styrer doseringsventilen.

Fedtdoseringsventilerne leveres med monteringshuller, så de kan installeres direkte på samlebånd, maskine eller bord og deres robuste konstruktion garanterer et lang levetid.

Sortiment

Fedtdoseringsventiler fås med to typer sensorer, som registrerer doseringsstemplets bevægelser og derved udledningen af fedt eller smøremidlet. Overvågning gør det nemmere at få et optimalt overblik over processen og ekstra driftssikkerhed. Standard versionen er uden overvågning.

• 2,0-26,0 ccm – Standard (419650.00), Sensor H (419650.03), Sensor P (419650.04)
• 5,0-54,0 ccm - Standard (41970.00), Sensor H (41970.03), Sensor P (41970.04)
• 10,0-133 ccm - Standard (41975.00), Sensor H (41975.03), Sensor P (41975.04)

Fedtdoseringsventil med Sensor P

(pneumatisk cylinder sensor)
En kapacitiv afbryder (nærhedsafbryder) på den pneumatiske styrecylinder og en magnetisk ring fastgjort til det pneumatiske stempel fungerer som overvågningsfunktion på doseringsventilens reguleringspind.

Fedtdoseringsventil med Sensor H

(hydraulisk cylinder sensor)
En induktiv sensor registrerer doseringsstemplets bevægelser og derved doseringen. Det første signal indikerer at udledningen har sket. Overvågning af fedtdoseringen gør det nemmere at få et overblik over processen.

Anvendelse

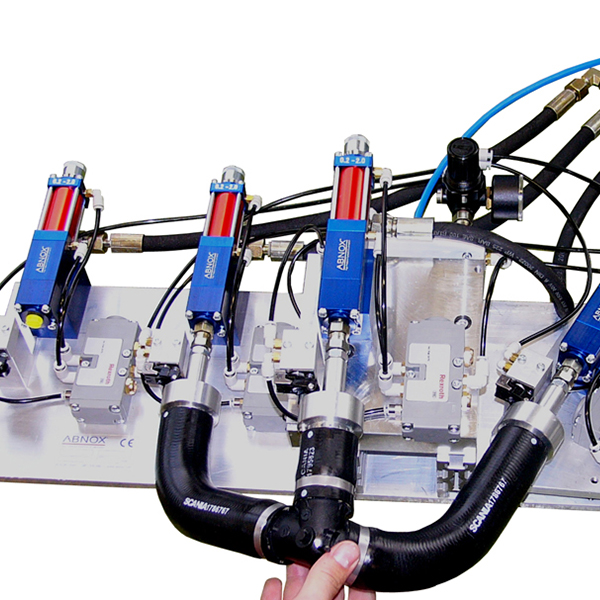

Fedtdoseringsventilerne er velegnede til fyldning af store rullelejer eller andre applikationer, der kræver store mængder fedt.
