Case fra elektronikindustrien - Thermal management udfordring

Casebeskrivelse

En ledende elektronikproducent henvendte sig til Diatom A/S i forbindelse med udvikling og produktion af en ny LED-applikation. Elektronikproducenten skulle bruge et termisk interface materiale til manuel montering mellem en heatsink og PCB. Der var tale om en stor produktionsvolumen med høje krav til præcision.

Kundens krav

Kunden stillede følgende krav til materialet:

  • Nemt og hurtigt at montere
  • Lige så varmeledede som pasta
  • UL94-V0-godkendt
  • Skæring efter ønske
  • Lav pris

Diatom A/S arbejdede side om side med kunden for at finde den optimale løsning. På baggrund af applikationens krav til varmehåndtering, UL-godkendelse, design- og prismæssige krav kunne Diatom A/S anbefale DiaTherm™ pads – Diatoms eget værke af varmeledende pads. Ved at vælge en pad frem for pasta kunne kunden undgå uens doseringer, udtørring og luftbobler, som ofte sker ved manuel dosering af pasta, hvilket resulterer i mindre ledende egenskaber.

DiaTherm™ pads kunne derudover leveres udskåret og udstanset tilpasset LED-applikationen form, hvilket ville spare væsentlig monteringstid. Desuden kunne pad'ene præsentere en prisstruktur, som tilsvarende produkter ikke kunne måle sig med.

Løsning

Kunden leverede 16 forskellige tegninger, som pad'ene blev skåret og udstanset efter, således at de passede nøjagtigt til applikationens skruehuller, kanter m.m. Pad’ene blev leveret i tykkelser på 0,5 og 1 mm og på ark for at opnå en nem montering og høj produktionshastighed.

DiaTherm™ pads fås i forskellige hårdheder, tykkelser og med forskellig varmeledendningevne. De er fremstillet af silikone, som giver en klæbende overflade og er derfor lettere at montere end andre varmeledende pads. Valget faldt på DiaTherm™ UDT10, som er ”tør” og glasfiberforstærket på den ene side og blød og klæbende på den anden side.

Det var på tale at anvende en 3M tape på den ene eller begge sider, men i samarbejde med kunden fandt Diatom A/S frem til, at den klæbende UDT-pad fungerede perfekt til den specifikke applikation.

Fakta om DiaTherm pads

DiaTherm™ er et varemærke under Diatom A/S. DiaTherm™ kan leveres som hele ark i 200 x 400 mm eller udskåret i komplekse geometriske former efter ønske. De fremstilles i tykkelser fra 0,5 til 12 mm. Diatom A/S kan varetage hele processen - fra udvikling af tegning til levering af det færdige produkt.

Egenskaber og fordele

  • Varmeledningsevne: 0,8 - 7,0 W/mK
  • Omkostningseffektiv løsning
  • Blød og naturlig klæbeevne
  • God elektrisk isoleringsevne
  • Tørrer ikke ud, ingen bleed eller skjulte lufthuller
  • Lang levetid
  • Høj dielektrisk styrke på op til 6,5 kV/mm
  • Opfylder UL94 V-0, REACH og RoHS-direktiverne
  • Mulighed for kundespecifikke udstansninger
  • Fås med 3M tape på en eller begge sider

Har du spørgsmål til DiaTherm pads, kontakt produktchef Michael Jørgensen på tlf. 3634 2703 eller e-mail mj@diatom.dk.

Læs mere om DiaTherm varmeledende pads.

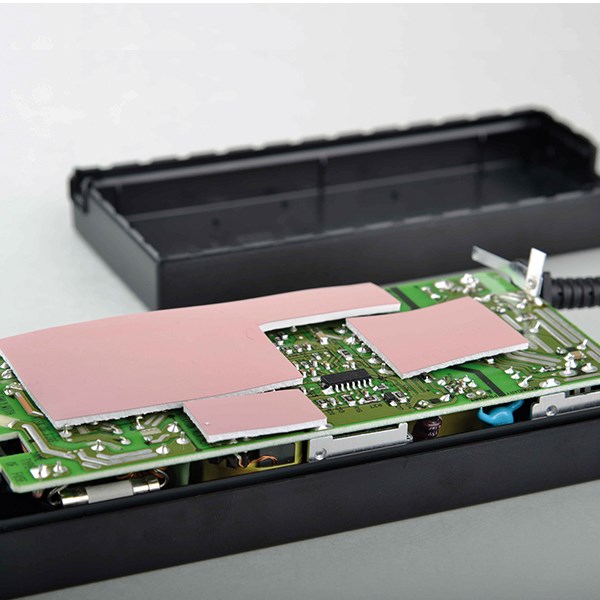

DiaTherm varmeledende pad UDT10
